اتصال فينيكس · حماية من الاندفاع للإشارات
TTC-6-1X2-24DC-UT
رقم الطلب:
2906798
حماية من التيار لدائرة إشارة عائمة مكونة من سلكين، مثل 0(4) مللي أمبير ... حلقة تيار 20 مللي أمبير، متوافقة مع HART. يمكن استخدامه في الدوائر المتعلقة بالسلامة حتى SIL 3.
نوع المنتج حماية من الاندفاع لتقنية MCR
طريقة الاتصال وصلة البرغي
الجهد المصنف 24 فولت تيار مستمر
التصنيف الحالي 600 مللي أمبير (40 درجة مئوية)
فئة الحماية IP20
التركيب / الأبعاد 6.2 مم +0.1 مم
القيمة الهندسية
هندسة معمارية قياسية صناعية بقياس 19 بوصة
مزاياك مع فينيكس تواصل مع TTC-6-1X2-24DC-UT
✓
توفير المساحة بعرض إجمالي ضيق يبلغ 6 مم فقط
✓
محسن التكلفة مع ميزات منتج مخصصة
✓
اختيار سهل لجميع المتطلبات الممكنة في تطبيقات MCR مع مجموعة منتجات كاملة
أوراق مرجعية للبيانات الفنية
المواصفات الفنية الشاملة
تم إنشاؤه من الكتالوج الرسمي الإلكتروني لرقم طلب الاتصال بفينيكس2906798.
01
14 معلمةالبيانات التجارية
البيانات التجارية، والتغليف، واللوجستيات
رقم العنصر | 2906798 |
وحدة التعبئة | 1 PC |
الحد الأدنى لكمية الطلب | 1 PC |
مفتاح المنتج | CL2261 |
GTIN | 4055626135533 |
الوزن لكل قطعة (بما في ذلك التعبئة) | 38.6 جرام |
الوزن لكل قطعة (باستثناء التعبئة) | 38.6 جرام |
رقم التعرفة الجمركية | 85363010 |
بلد المنشأ | CN |
نوع المنتج | حماية من الاندفاع لتقنية MCR |
عائلة المنتجات | TERMITRAB مكتمل |
تصنيف اختبار IEC | C1 C2 C3 D1 |
النوع | وحدة سكة DIN، قطعة واحدة |
أزواج الأسلاك لكل وحدة | 1 |
02
9 معاييرخصائص العزل
تصنيفات تنسيق العزل
فئة الجهد الزائد | III |
درجة التلوث | 2 |
الجهد الاسمي U N | 24 فولت تيار مستمر |
طريقة الاتصال | وصلة البرغي |
خيوط البرغي | M3 |
شد عزم الدوران | 0.5 نانومتر ... 0.6 نانومتر |
مرونة المقطع العرضي للموصلات | 0.2 مم² ... 2.5 مم² |
مقطع عرضي للموصل صلب | 0.2 مم² ... 4 مم² |
مقطع الموصل العرضي AWG | 24 ... 12 |
03

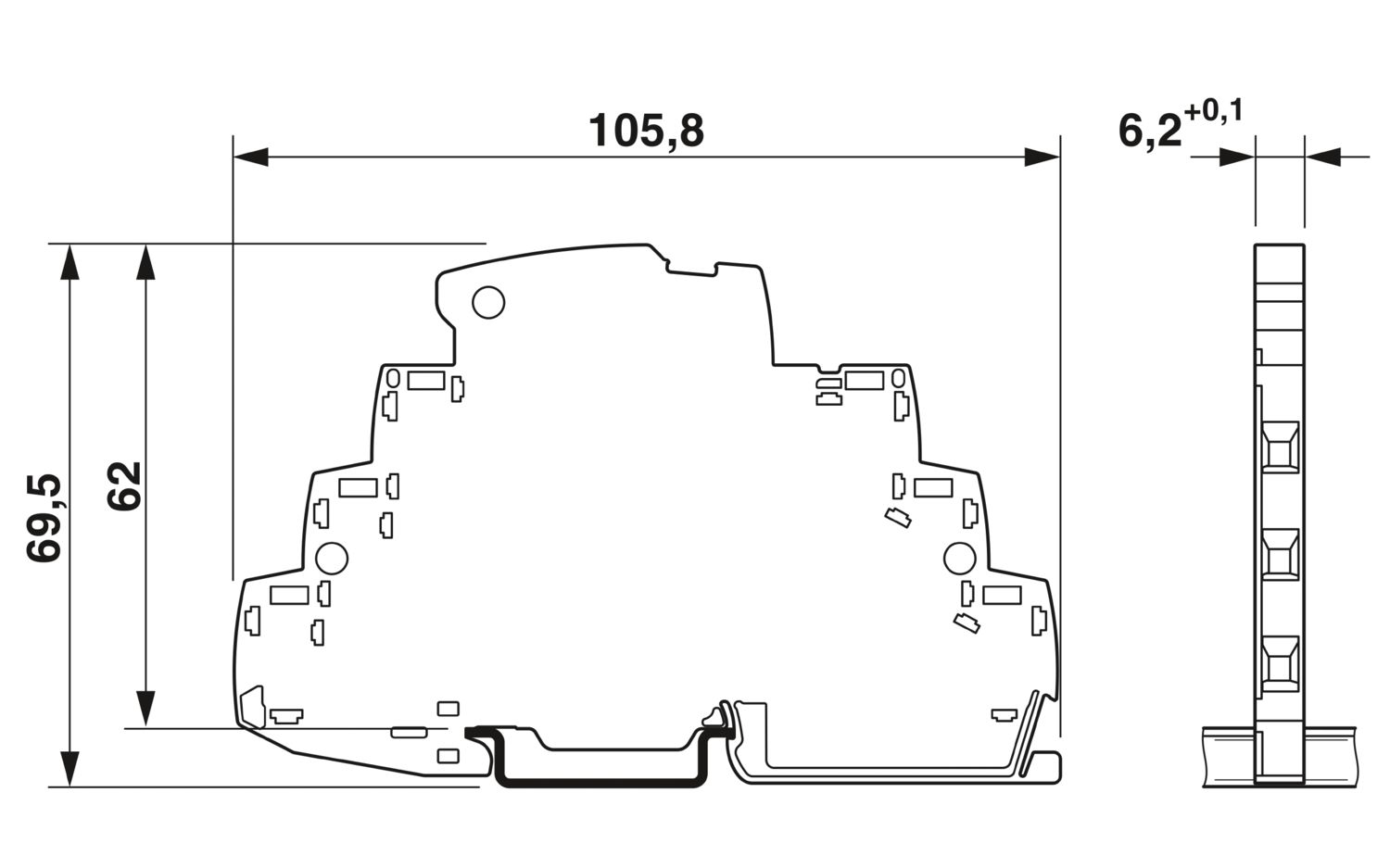

7 معاييرالرسم البعدي
العرض | 6.2 مم +0.1 مم |
الارتفاع | 105.8 مم |
العمق | 69.5 مم (بما في ذلك سكة DIN 7.5 مم) |
اللون | الرمادي (RAL 7042) رمادي فاتح (RAL 7035) |
تصنيف القابلية للاشتعال وفقا لمعيار UL 94 | V-0 |
المادة العازلة | PBT |
مواد الإسكان | PBT |
04
29 معلمةالبيانات الميكانيكية
البيانات الميكانيكية واختبارات القوة
لوحة جانبية مفتوحة | لا |
اتجاه الحدث | خط الخط وخط الإشارة الأرضي/الدرع / الإشارة الاختيارية الأرضية/الأرضي الدرع |
أقصى جهد تشغيل مستمر U C | 30 فولت تيار مستمر 21 فولت تيار متردد |
التصنيف الحالي | 600 مللي أمبير (40 درجة مئوية) |
تشغيل التيار الفعال I في وحدة C C | ≤ 5 ميكروأمبير |
تيار الموصل الواقي I PE | ≤ 1 ميكروأمبير |
تيار التصريف الاسمي I (8/20) ميكروثانية (خط خط) n | 5 كيلو أمبير |
تيار التصريف الاسمي I (8/20) ميكروثانية (خط تأريض) n | 5 كيلو أمبير |
تيار تفريغ النبض I (10/350) ميكروثانية (خط خطي) imp | 0.5 كيلو أمبير |
تيار تفريغ النبضي I (10/350) ميكروثانية (خط الأرض) IM | 0.5 كيلو أمبير |
إجمالي تيار التصريف I (8/20) ميكروثانية الإجمالي | 10 كيلو أمبير |
تحديد جهد الخرج عند 1 كيلو فولت/ميكروثانية (سلك السلك) | ≤ 45 فولت |
مستوى حماية الجهد U (خط الخط) p | ≤ 55 فولت (C1 - 1 كيلوفولت / 500 أمبير) ≤ 65 فولت (C2 - 10 كيلو فولت / 5 كيلو أمبير) ≤ 50 فولت (C3 - 25 أمبير) ≤ 55 فولت (C3 - 100 أمبير) |
مستوى حماية الجهد U (خط الأرض) p | ≤ 750 فولت (C1 - 1 كيلوفولت / 500 أمبير) ≤ 750 فولت (C2 - 10 كيلوفولت / 5 كيلو أمبير) ≤ 700 فولت (C3 - 25 أمبير) ≤ 750 فولت (C3 - 100 أمبير) |
مستوى حماية الجهد U ثابت (خط خطي) p | ≤ 50 فولت (C1 - 1 كيلوفولت / 500 أمبير) ≤ 65 فولت (C2 - 10 كيلو فولت / 5 كيلو أمبير) |
مستوى حماية الجهد U ثابت (خط الأرض) p | ≤ 750 فولت (C1 - 1 كيلوفولت / 500 أمبير) ≤ 750 فولت (C2 - 10 كيلوفولت / 5 كيلو أمبير) |
زمن الاستجابة t (خط خطي) A | ≤ 1 نانوث ثانية |
زمن الاستجابة t (خط الأرض) A | ≤ 100 نانوثانية |
توهين الإدخال aE، تناظر. | النوع 0.3 ديسيبل (≤ 250 كيلوهرتز / 150 Ω) النوع 0.3 ديسيبل (≤ 370 كيلوهرتز/100 Ω) |
تردد قطع fg (3 ديسيبل)، متماثل في نظام 100 Ω | نموذجي 1310 كيلوهرتز |
تردد القطع fg (3 ديسيبل)، متماثل في نظام 150 Ω | نوعيا: 940 كيلوهرتز |
السعة (نواة-نواة) | النوع 2.2 nF |
المقاومة لكل مسار | 1.65 Ω ±20 % |
رسالة عطل حماية من التيار | لا شيء |
الحد الأقصى يتطلب فيوز احتياطي | 630 مللي أمبير (FF) |
متانة الدفع (خط الخط) | C1 - 1 كيلوفولت / 500 أمبير C2 - 10 كيلوفولت / 5 كيلوأمبير C3 - 100 أمبير |
متانة الدفع (خط الأرض) | C1 - 1 كيلوفولت / 500 أمبير C2 - 10 كيلوفولت / 5 كيلوأمبير C3 - 100 أمبير D1 - 500 A |
زمن إعادة ضبط النبضة (خط الخط) | ≤ 700 مللي ثانية |
زمن إعادة ضبط النبضة (خط الأرض) | ≤ 1500 مللي ثانية |
05
1 المعلماتبيانات تقنية إضافية
أقصى تيار تصريف إجمالي I (8/20) ميكروثانية كحد أقصى | 20 كيلو أمبير (1x) |
06
5 معاييرالظروف المحيطة
حدود بيئة التشغيل والتخزين
درجة الحماية | IP20 |
درجة حرارة البيئة (التشغيل) | -40 درجة مئوية ... 85 درجة مئوية |
درجة الحرارة المحيطة (التخزين/النقل) | -40 درجة مئوية ... 85 درجة مئوية |
الارتفاع | ≤ 4000 متر (AMSL) |
الرطوبة المسموح بها (التشغيل) | 5 % ... 95 % |
07
3 معاييرالامتثال/الموافقات
جامعة لوس، الولايات المتحدة / كندا | الفئة I، الفرقة 2، المجموعات A، B، C، D T4 |
المعايير/المواصفات | IEC 61643-21 |
ملاحظة | 2000 + تصحيح 2001 + A1:2008، معدل + A2:2012 |
08
3 معاييرEN 61643-21
المعايير/المواصفات | EN 61643-21 |
ملاحظة | 2001 + A1:2009 + A2:2013 |
نوع التثبيت | سكة DIN: TH 35 - 7.5 مم |
09
5 معاييرTTC-6-1X2-...
الفئة | بنية 1oo1، HFT=0 | بنية 1oo2، HFT=1 PFDAVG | PFH | الميزانية المستعملة ل SIL 2 SIF | PFDAVG | PFH | CCF | الميزانية المستخدمة ل SIL 3 SIF PFDAVG | PFH | PFDAVG | PFH 3.04x10-5 | 5.40x10-9 1/ساعة | 0.3٪ | 0.5٪ | 1.52x10-6 | 2.70x10-10 1/ساعة | 5٪ | 0.2٪ | 0.3 % 3.04x10-6 | 5.40x10-10 1/ساعة | 10٪ | 0.3٪ | 0.5 % الحساب بناء على تقرير exida، اتصال فينيكس 16/06-072 R023 ملف تعريف النسخة 1 من النسخة 1، تحليل FMEDA 2، Tproof: سنة واحدة، MT: 10 سنوات، MTTR: 24 ساعة، PTC: 99٪ المعايير المستخدمة IEC/EN 61508، إصدار 2010 (جهاز محدد) IEC/EN 61511، إصدار 2016 + COR1:2016 + A1:2017 (مخصص للنظام) معرف موافقة CSA: 70136717 معرف الموافقة على DNV GL: TAE000027G معرف الموافقة المدرج في UL: الملف E 138168 معرف الموافقة على CSAus: 70136717 معرف الموافقة في الإمارات - RoHS: 22-06-16191 معرف الموافقة على السلامة الوظيفية: 16-06-072 R023 V3R1 cUL معرف الموافقة المدرج: الملف E 333250 معرف الموافقة المدرج في cULus: الملف E 333250 |
ECLASS-13.0 | 27171501 |
ECLASS-15.0 | 27171501 |
ETIM 9.0 | EC000943 |
UNSPSC 21.0 | 39121600 |
10
2 معلماتRoHS الاتحاد الأوروبي
تلبية متطلبات المواد في RoHS في الاتحاد الأوروبي | نعم |
الإعفاء | 7(أ)، 7(ج)-1 |
11
1 المعلماتالصين RoHS
فترة الاستخدام الصديق للبيئة (EFUP) | EFUP-50 يمكن العثور على جدول إعلان RoHS الصيني المتعلق بالمقالات في منطقة التحميل للمقال المعني تحت عنوان "إعلان الشركة المصنعة". لجميع المواد التي تحتوي على EFUP-E، لا يتم إصدار جدول إعلان RoHS في الصين أو مطلوب. |
12
2 معلماتالاتحاد الأوروبي ريتش SVHC
مادة مرشحة REACH (رقم CAS) | الرصاص (CAS: 7439-92-1) |
SCIP | 25528658-df5e-4a25-9a74-28d661729cee |
13
1 المعلماتEF3.0 تغير المناخ
ثاني أكسيد الكربون كجم | 1.05 كجم ثاني أكسيد الكربون |
