اتصال فينيكس · وصلة البرغي

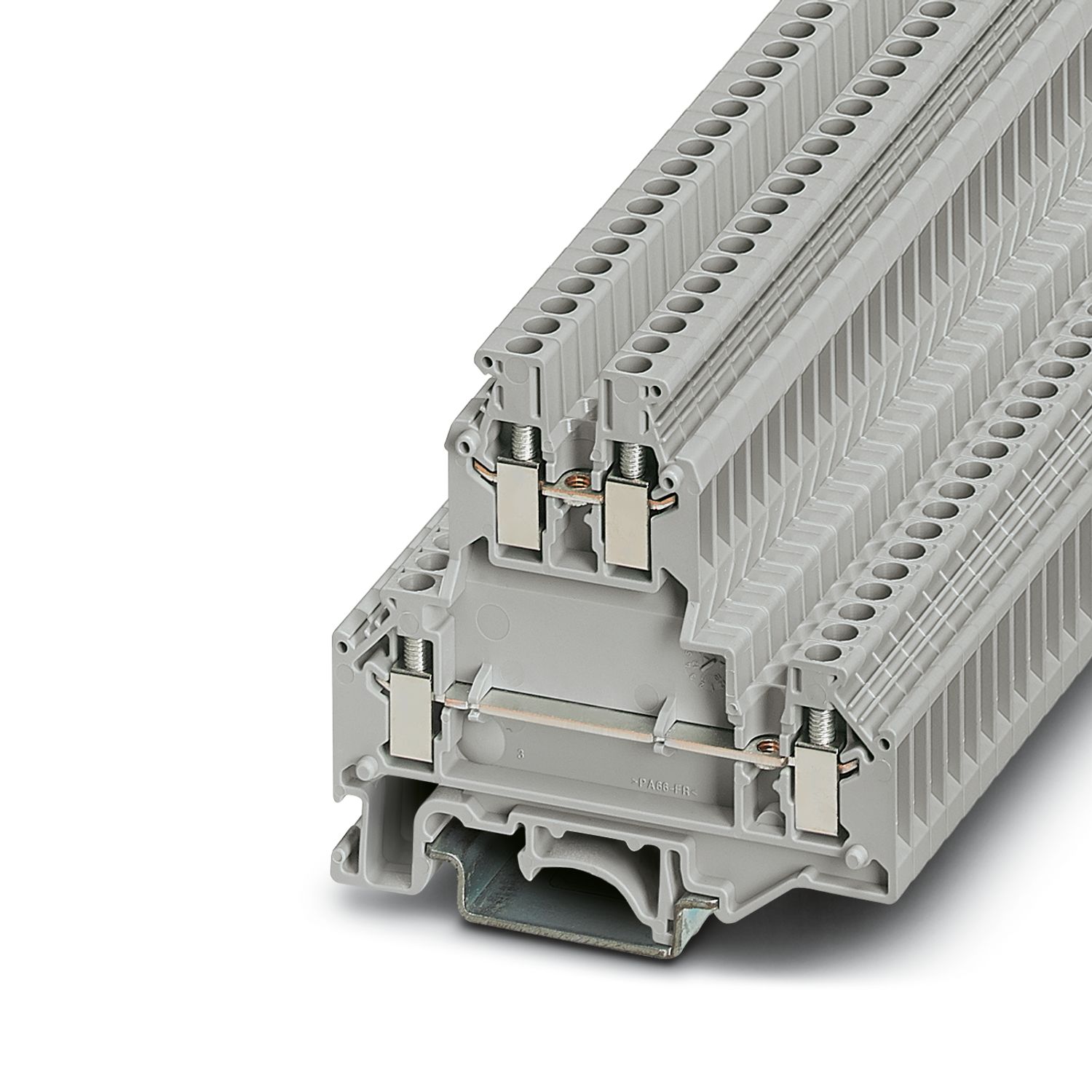

UKKB 3
رقم الطلب:
2771010
كتلة طرفية ذات مستوى، الجهد الرقمي: 500 فولت، التيار الاسمي: 24 أمبير، طريقة التوصيل: توصيل برغي، المستوى الأول والثاني، المقطع العرضي المصنف: 2.5 مم²، المقطع العرضي: 0.2 مم² - 4 مم²، نوع التركيب: NS 35/7,5، NS 35/15، NS 32، اللون: رمادي
نوع المنتج كتلة طرفية متعددة المستويات
طريقة الاتصال وصلة البرغي
الجهد المصنف 500 فولت
التصنيف الحالي 24 أ
التركيب / الأبعاد 2.5 مم²
نطاق درجات الحرارة -60 درجة مئوية ... 110 درجة مئوية (نطاق درجة حرارة التشغيل بما في ذلك التسخين الذاتي؛ لأقصى مدى قصير ...
القيمة الهندسية
هندسة معمارية قياسية صناعية بقياس 19 بوصة
مزاياك مع فينيكس تواصل مع UKKB 3
✓
خيار وضع العلامات على السطح الكبير
أوراق مرجعية للبيانات الفنية
المواصفات الفنية الشاملة
تم إنشاؤه من الكتالوج الرسمي الإلكتروني لرقم طلب الاتصال بفينيكس2771010.
01
5 معاييرالبيانات الفنية
نوع المنتج | كتلة طرفية متعددة المستويات |
عائلة المنتجات | المملكة المتحدة |
عدد الوصلات | 4 |
عدد الصفوف | 2 |
الإمكانيات | 2 |
02
7 معاييرخصائص العزل
تصنيفات تنسيق العزل
فئة الجهد الزائد | III |
درجة التلوث | 3 |
جهد الارتفاع المصنف | 6 كيلو فولت |
أقصى استهلاك للطاقة للحالة الاسمية | 0.77 واط |
عدد الاتصالات لكل مستوى | 2 |
المقطع العرضي الاسمي | 2.5 مم² |
المقطع العرضي المصنف AWG | 12 |
03
42 معلمةالمستوى الأول والثاني
طريقة الاتصال | وصلة البرغي |
خيوط البرغي | M3 |
شد عزم الدوران | 0.5 ... 0.6 نانومتر |
طول التجرد | 8 مم |
الاتصال في الحساب مع المعيار | IEC 60947-7-1 |
مقطع عرضي للموصل صلب | 0.2 مم² ... 4 مم² |
المقطع العرضي AWG | 24 ... 12 (تم تحويله إلى IEC) |
مرونة المقطع العرضي للموصلات | 0.2 مم² ... 2.5 مم² |
مقطع عرضي للموصل، مرن [AWG] | 24 ... 14 (تم تحويله إلى IEC) |
المقطع العرضي للموصل مرن (الفروي بدون غلاف بلاستيكي) | 0.25 مم² ... 2.5 مم² |
مقطع عرضي مرن للموصل (فيرول مع غلاف بلاستيكي) | 0.25 مم² ... 1.5 مم² |
مقطع عرضي مع جسر إدخال، صلب | 2.5 مم² |
مقطع عرضي مع جسر إدخال، مرن | 2.5 مم² |
موصلان لهما نفس المقطع العرضي، صلبان | 0.2 مم² ... 1 مم² |
موصلان بنفس المقطع العرضي، مرنان | 0.2 مم² ... 1.5 مم² |
موصلان بنفس المقطع العرضي، مرنان، مع فيرول بدون غلاف بلاستيكي | 0.25 مم² ... 1.5 مم² |
موصلان بنفس المقطع العرضي، مرنان، مع طبقة توين مع غلاف بلاستيكي | 0.5 مم² ... 1 مم² |
المقطع العرضي الاسمي | 2.5 مم² |
التيار الاسمي | 24 أ |
أقصى تيار حمل | 32 أمبير (في حالة مقطع موصل بمساحة 4 مم²، الحد الأقصى يجب ألا يتجاوز تيار الحمل التيار الكلي لجميع الموصلات المتصلة.) |
الجهد الاسمي | 500 فولت |
العرض | 5.2 مم |
عرض الغطاء النهائي | 2.5 مم |
الارتفاع | 67 مم |
عمق NS 32 | 67 مم |
العمق في NS 35/7,5 | 62 مم |
العمق في NS 35/15 | 69.5 مم |
اللون | الرمادي (RAL 7042) |
تصنيف القابلية للاشتعال وفقا لمعيار UL 94 | V0 |
مجموعة المواد العازلة | I |
المادة العازلة | بوايا |
تطبيق مادة العازلة الساكنة في البرد | -60 درجة مئوية |
مؤشر درجة الحرارة لمادة العزل (DIN EN 60216-1 (VDE 0304-21)) | 130 درجة مئوية |
مؤشر درجة حرارة مادة العزل النسبي (إلكسيراتو، UL 746 B) | 130 درجة مئوية |
الحماية من الحرائق لمركبات السكك الحديدية (DIN EN 45545-2) R22 | HL 1 - HL 3 |
الحماية من الحرائق لمركبات السكك الحديدية (DIN EN 45545-2) R23 | HL 1 - HL 3 |
الحماية من الحرائق لمركبات السكك الحديدية (DIN EN 45545-2) R24 | HL 1 - HL 3 |
الحماية من الحرائق لمركبات السكك الحديدية (DIN EN 45545-2) R26 | HL 1 - HL 3 |
إطلاق الحرارة السعري NFPA 130 (ASTM E 1354) | 28 ميجاجول/كجم |
قابلية الاشتعال السطحية NFPA 130 (ASTM E 162) | نجح |
الكثافة الضوئية النوعية للدخان NFPA 130 (ASTM E 662) | نجح |
سمية غاز الدخان NFPA 130 (SMP 800C) | نجح |
04
2 معلماتاختبار جهد الارتفاع
نقطة ضبط الجهد الاختبارية | 7.3 كيلوفولت |
النتيجة | اجتاز الاختبار |
05
5 معاييراختبار ارتفاع درجة الحرارة
اختبار ارتفاع درجة الحرارة المتطلب | ارتفاع درجة الحرارة ≤ 45 كلفن |
النتيجة | اجتاز الاختبار |
تيار مقاوم لفترة قصيرة 2.5 مم² | 0.3 كيلوأمبير |
تيار مقاوم لفترة قصيرة 4 مم² | 0.48 كيلوأمبير |
النتيجة | اجتاز الاختبار |
06
2 معلماتجهد مقاومة تردد القدرة
ميزانية الطاقة والاستهلاك
نقطة ضبط الجهد الاختبارية | 1.89 كيلو فولت |
النتيجة | اجتاز الاختبار |
07
1 المعلماتالبيانات الميكانيكية
البيانات الميكانيكية واختبارات القوة
لوحة جانبية مفتوحة | نعم |
08
1 المعلماتالقوة الميكانيكية
البيانات الميكانيكية واختبارات القوة
النتيجة | اجتاز الاختبار |
09
3 معاييرالتثبيت على الحامل
دعم سكة وإصلاح DIN | NS 32/NS 35 |
نقطة ضبط قوة الاختبار | 1 N |
النتيجة | اجتاز الاختبار |
10
4 معاييراختبار تلف الموصل وتراخي
ظروف الاختبار والنتائج
سرعة الدوران | 10 دورات في الدقيقة |
الثورات | 135 |
مقطع/وزن الموصل | 0.2 مم² / 0.2 كجم 2.5 مم² / 0.7 كجم 4 مم² / 0.9 كجم |
النتيجة | اجتاز الاختبار |
11
2 معلماتاختبار اللهب الإبري
وقت التعرض | 30 ثانية |
النتيجة | اجتاز الاختبار |
12
8 معلماتالظروف المحيطة
حدود بيئة التشغيل والتخزين
درجة حرارة البيئة (التشغيل) | -60 درجة مئوية ... 110 درجة مئوية (نطاق درجة حرارة التشغيل بما في ذلك التسخين الذاتي؛ للاطلاع على أقصى درجة حرارة تشغيل قصيرة المدى، انظر RTI Elec.) |
درجة الحرارة المحيطة (التخزين/النقل) | -25 درجة مئوية ... 60 درجة مئوية (لفترة قصيرة، لا تتجاوز 24 ساعة، -60 °م إلى +70 °م) |
درجة الحرارة المحيطة (التجميع) | -5 درجة مئوية ... 70 درجة مئوية |
درجة الحرارة المحيطة (التشغيل) | -5 درجة مئوية ... 70 درجة مئوية |
الرطوبة المسموح بها (التشغيل) | 20 % ... 90 % |
الرطوبة المسموح بها (التخزين/النقل) | 30 % ... 70 % |
الاتصال في الحساب مع المعيار | IEC 60947-7-1 |
نوع التثبيت | NS 35/7,5 NS 35/15 NS 32 |
